經濟型smart 壓力變送器校準測試系統是為智能變送器模塊設計的校準測試工具。它主要由校準測試軟件和通信測試板組成。該系統具有以下功能

1)校準功能

●經濟智能壓力變送器模塊非線性校準。

●經濟智能壓力變送器模塊溫度零補償。

●經濟智能壓力變送器模塊溫度靈敏度補償

2)測試功能:檢測傳感器的輸出信號，確定傳感器的性能參數

●經濟智能壓力變送器模塊非線性測試。

●經濟智能壓力變送器模塊零測試。

●經濟智能壓力變送器模塊靈敏度測試

3)校準數據查詢功能:可以按日期或條件查詢校準數據。

4)校準數據報表功能:校準數據報表可以按年、月、日輸出。

一、使用

經濟智能壓力變送器校準和測試系統使智能傳感器的生產過程數字化，可廣泛應用于智能傳感器制造領域，完成智能傳感器的校準和測試；節約生產試驗成本，提高生產效率

二。性能參數

傳感器的二階非線性校準。

溫度零點的一階和二階補償。

溫度靈敏度的一階和二階補償。

輸出電壓可配置在0-5V范圍內，20mA電流輸出可自動設定。

經過校準，傳感器輸出精度可達到0.1%

自動測試模塊的輸出電壓和電流的測試精度為0.005%

三。系統組成

校準測試系統包括校準測試軟件和通信測試板，如圖1所示。

●校準測試系統一次最多可連接80個校準模塊，用戶可根據需要選擇模塊數量。校準測試軟件安裝在電腦上，由操作員控制和操作。

●通信測試板有兩個功能:

1)在校準期間完成數據和指令的發送。

2)在測試過程中完成模擬信號的采樣和處理，并將處理結果返回主機

●經濟智能壓力變送器(變送器應用板):用于傳感器信號采集、數據處理、標準輸出等功能。校準完成后，它和傳感器一起形成一個產品。

四.功能介紹

校準測試軟件是整個系統的神經中樞，管理著整個測試系統。校準測試軟件按功能可分為五個部分:系統設置、模塊校準、智能模塊測試、數據查詢和數據報告。

1)校準功能

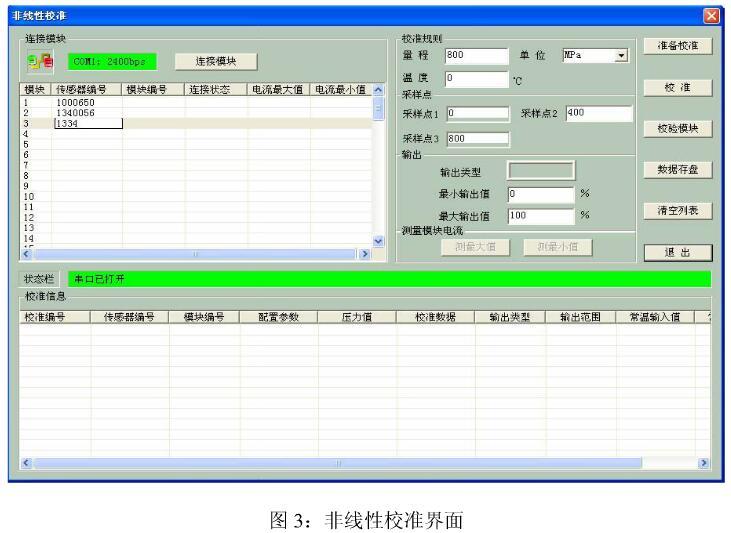

上海自動化儀表四廠(shzdhybsic)的智能壓力變送器校準功能主要完成傳感器系統的增益設置和校準參數設置，可以實現傳感器系統的二階非線性、溫度零點一階、二階補償、溫度靈敏度一階和二階補償。非線性校準操作界面如圖3所示

校準模塊的主要功能是:

●自動連接模塊:操作員填寫傳感器編號后，軟件可以自動搜索相應位置的模塊信息，并顯示模塊的預配置參數。

●自動配置傳感器系統的增益、模擬和數字零點偏移:通過測量壓力零點和側壓力滿量程，自動計算傳感器的增益、模擬和數字零點偏移，并將配置參數寫入芯片。整個過程不需要人員參與計算，操作簡單。溫度校準過程可采用手動和全自動方法，操作簡單靈活。

●校準數據可以存儲在數據庫中，用于搜索和分析數據

2)測試功能

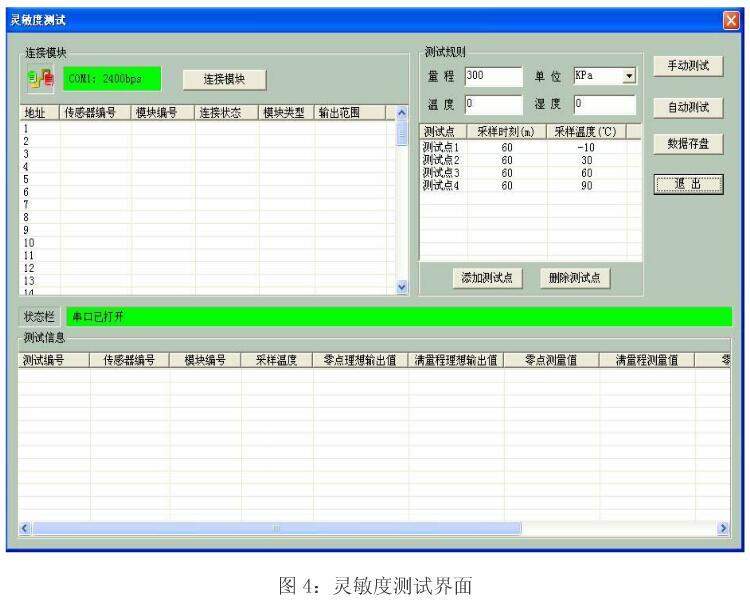

智能模塊的測試功能主要用于變送器模塊的檢測和測試，包括非線性測試、溫度零點測試和溫度靈敏度測試。靈敏度測試界面如圖4所示。

測試模塊可以對傳感器傳輸?shù)碾妷盒盘柡碗娏餍盘栠M行檢測和測試，最大限度地實現了測試的自動化。它的優點是覆蓋面廣，測試類型齊全。它不僅可以測試由壓力傳感器組成的傳感器系統，還可以測試其他類型的傳感器。自動化程度高，操作簡單，界面友好。測試精度高，高達0.005%的測試數據可以存儲在測試數據庫中進行調查和分析。傳感器誤差自動計算，減少了人為操作帶來的誤差，在生產線上使用可以有效提高生產和檢測效率。

3)系統設置

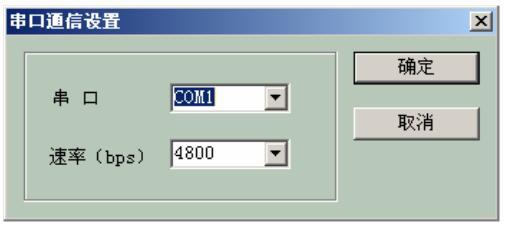

●通信參數:設置PC機與通信測試板之間的通信參數。用戶管理:管理操作系統的人員。

●用戶管理:管理操作系統的人員。

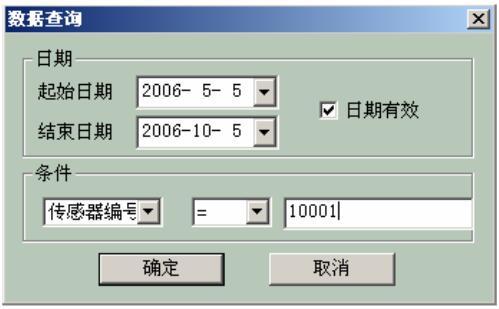

4)數據查詢:

按日期查詢校準數據

●根據條件查詢校準數據，根據日期和條件查詢校準數據

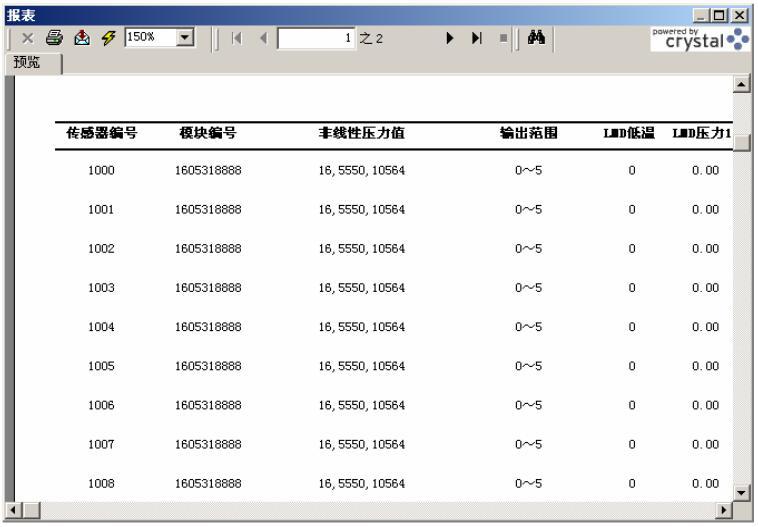

5)數據報告
