本文集成的分類和選擇溫度變送器資料由優質變送器生產報價廠家為您提供。

一、整合溫度變送器概述:

也就是說，熱電偶或熱電阻傳感器的測量溫度被轉換成電信號，然后該信號被發送到變送器的輸入網絡，該網絡包括諸如調零和熱電偶補償?shù)南嚓P(guān)電路。調零后的信號輸入運算放大器進行信號放大，放大后的信號有一路經電壓/電流轉換器計算處理后以4-20mA直流輸出；另一路由模數轉換器處理并顯示在表頭上。集成熱阻溫度變送器相對較小，可以安裝在熱阻溫度變送器的接線盒中。

第二，分類積分溫度變送器

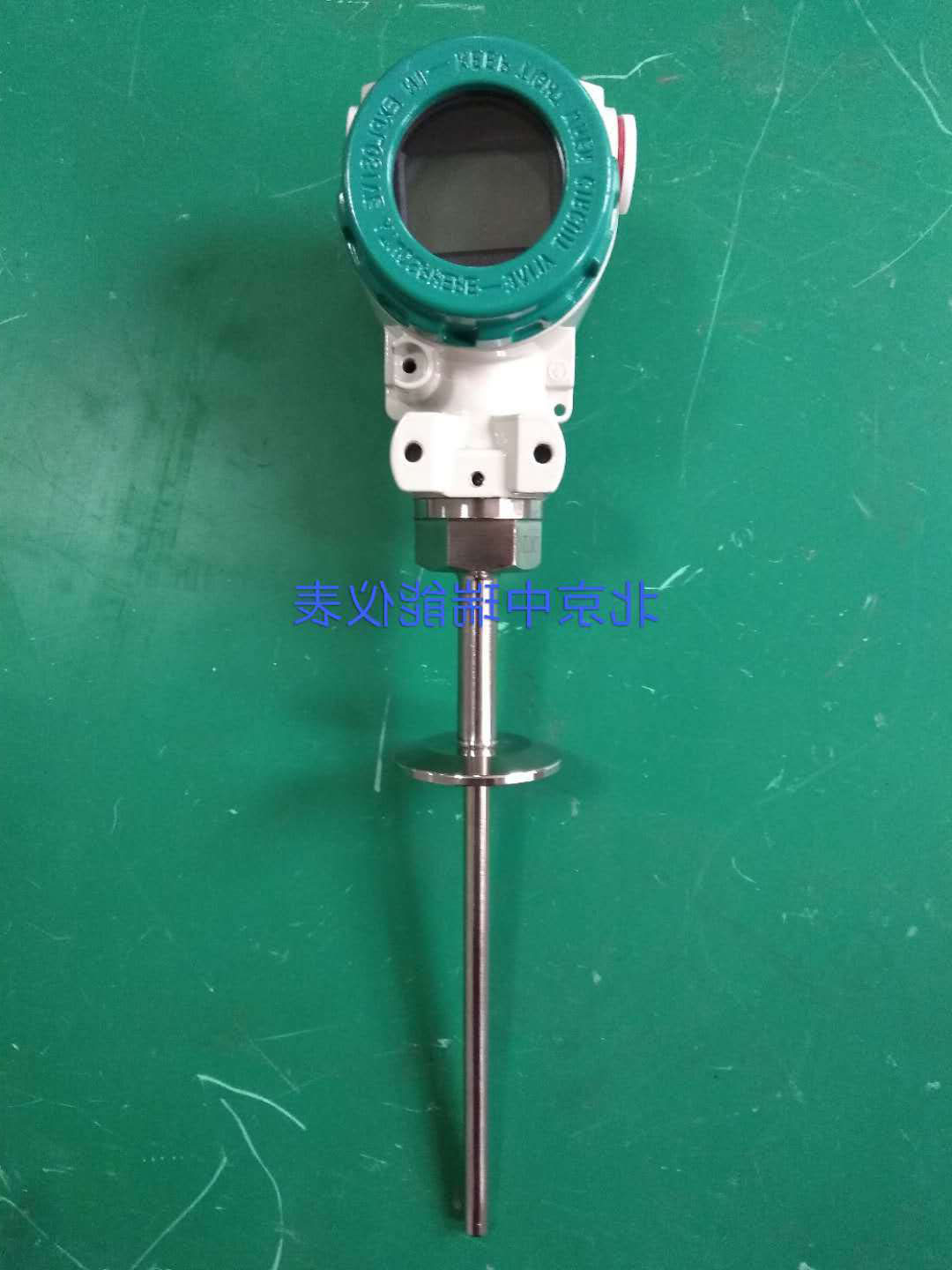

積分溫度變送器通常由溫度測量探頭(熱電偶或熱電阻傳感器)和雙線固態電子單元組成。溫度測量探頭以固體模塊的形式直接安裝在接線盒中，從而形成一個集成的變送器。積分溫度變送器一般分為兩種類型:熱電阻和熱電偶。

熱阻溫度變送器由基準單元、電阻/電壓轉換單元、線性電路、反接保護、限流保護、電壓/電流轉換單元等組成。測溫?zé)犭娮栊盘?hào)經轉換放大后，由線性電路補償溫度與電阻之間的非線性關系，由電壓/電流轉換電路輸出與被測溫度成線性關系的4~20mA恒流信號。

熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、電壓/電流轉換、去耦處理、反向連接保護、限流保護等電路單元組成。熱電偶產生的熱電勢經冷端補償放大后，通過線性電路消除熱電勢與溫度之間的非線性誤差，最后放大轉換成4~20mA的電流輸出信號。為了防止熱電偶測量中因斷線導致溫度控制失敗而造成的事故，變送器還設置了斷電保護電路。當熱電偶損壞或連接不良時，變送器將輸出最大值(28mA)以切斷儀器的電源。

積分溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性度好、顯示儀表簡單、固體模塊抗震防潮、反接保護和限流保護、運行可靠等優點。

積分溫度變送器的輸出是一個統一的4~20mA信號；可與微機系統或其他常規儀器配套使用。也可根據用戶要求制成防爆或防火計量器具。

第三，整合的應用范圍溫度變送器

◇管道和通風系統

◇液壓和氣動系統

◇冷卻系統和加熱系統

◇供水和熱水系統

◇空調系統

◇自動系統溫度測量和控制

四、集成溫度變送器安裝問題

折疊式發射器沒有輸出

①變送器無輸出，檢查變送器電源是否接反；

正確連接電源的極性

(2)測量變送器電源是否有24V DC電壓；

提供給變送器的電源電壓必須≥12V(即變送器電源輸入端的端電壓≥12V)。如果沒有電源，檢查電路是否斷開，檢測儀器是否選擇錯誤(輸入阻抗應≤250ω)；等等。

(3)如果儀表與儀表集成在一起，檢查儀表是否損壞(儀表的兩根導線可以先短路；如果短路后正常，則儀表損壞)；

如果表頭損壞，需要更換。

(4)將電流表接入24V電源電路，檢查電流是否正常；

如果正常，變送器正常。此時，檢查回路中的其他儀器是否正常。

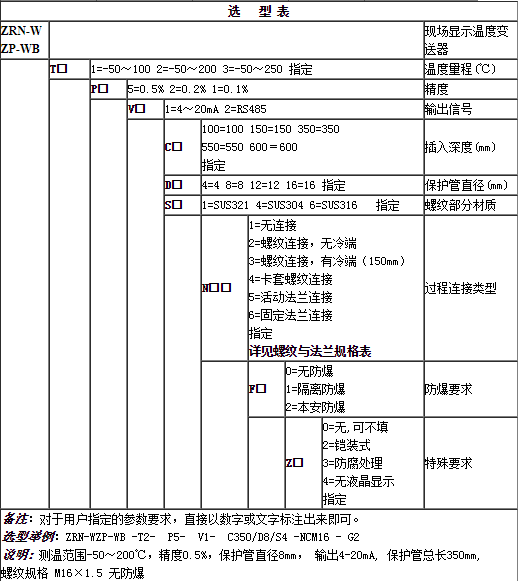

五、整合溫度變送器選擇
